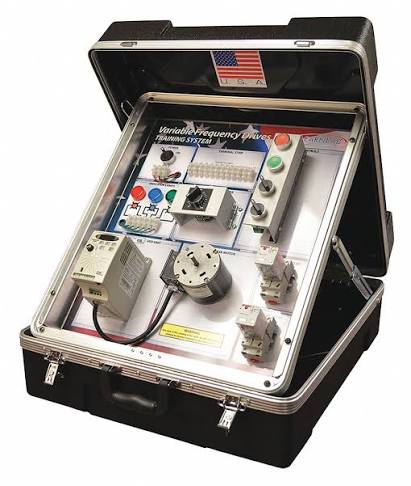

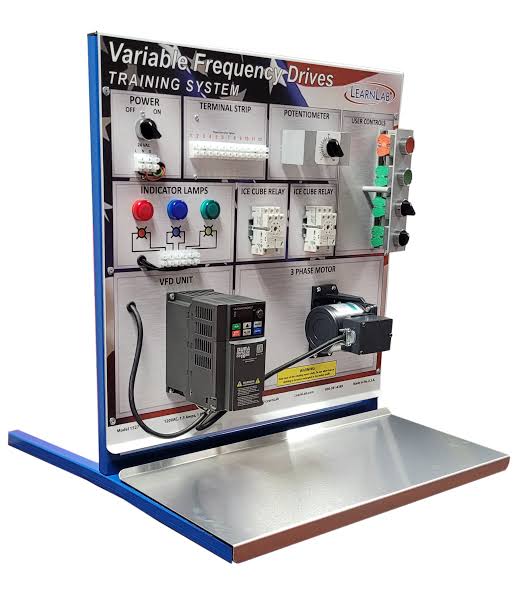

اینورتر صنعتی یا درایو کنترل دور موتور (VFD) یکی از مهمترین تجهیزات در سیستمهای اتوماسیون صنعتی است که وظیفه کنترل سرعت، گشتاور و عملکرد الکتروموتور را بر عهده دارد.
امروزه در بسیاری از صنایع مانند:
از اینورتر برای افزایش بهرهوری و کاهش مصرف انرژی استفاده میشود.
اما نکته مهم این است که:
حتی بهترین اینورتر بازار، در صورت نصب یا تنظیم اشتباه نمیتواند عملکرد مطلوبی داشته باشد.
یک نصب نادرست ممکن است باعث:
می شود.به همین دلیل، نصب و راهاندازی اصولی اینورتر یکی از مهمترین مراحل بهرهبرداری از سیستمهای کنترل موتور است.

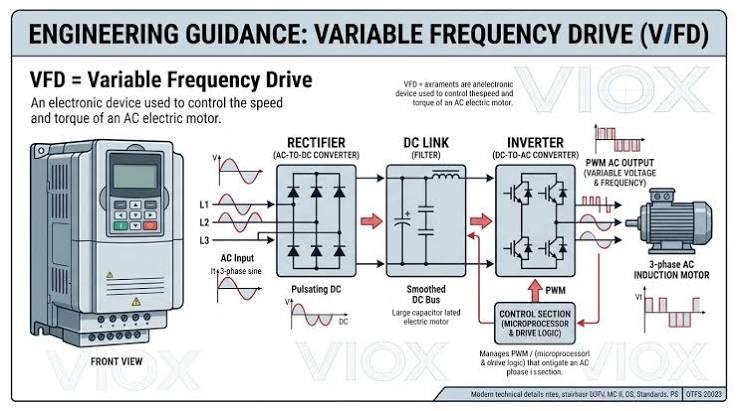

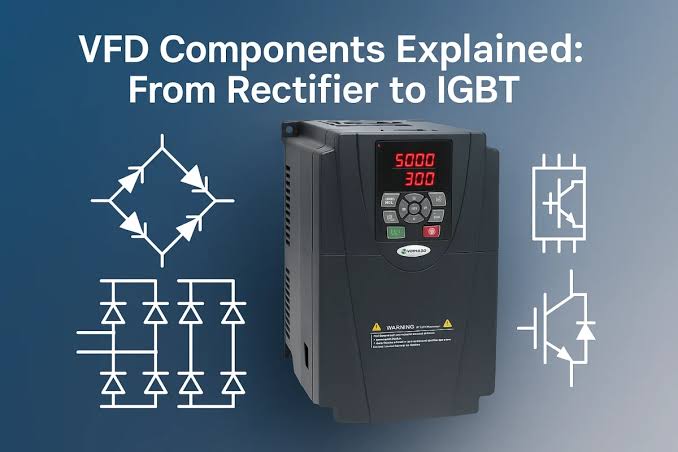

اینورتر دستگاهی الکترونیکی است که برق ورودی AC را دریافت کرده و پس از تبدیل و کنترل، برق خروجی با فرکانس و ولتاژ قابل تنظیم به موتور ارسال میکند.
با تغییر فرکانس خروجی:
رابطه تقریبی:
سرعت موتور = متناسب با فرکانس خروجی اینورتربرای مثال:
فرکانس ۵۰ هرتز:
→ سرعت نامی موتور
فرکانس ۲۵ هرتز:
→ تقریباً نصف سرعت موتور
راهاندازی استاندارد اینورتر معمولاً شامل مراحل زیر است:

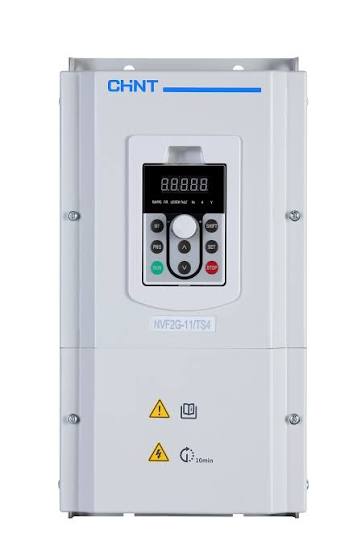

قبل از نصب باید مطمئن شوید که اینورتر مناسب موتور و کاربرد انتخاب شده است.
پارامترهای مهم انتخاب:
همه کاربردها شرایط یکسانی ندارند.
برای مثال:
نیاز اصلی:
نیاز اصلی:
نیاز اصلی:
| کاربرد | ویژگی مورد نیاز اینورتر |
|---|---|
| پمپ | کنترل PID و صرفهجویی انرژی |
| فن | کنترل سرعت متغیر |
| نوار نقاله | گشتاور ثابت |
| جرثقیل | تحمل اضافه بار بالا |
| دستگاه CNC | کنترل دقیق سرعت و موقعیت |
محل نصب تأثیر زیادی روی عمر اینورتر دارد.
شرایط مناسب نصب:
✅ محیط خشک
✅ تهویه مناسب
✅ دور از گردوغبار شدید
✅ دور از مواد خورنده
✅ دمای مناسب محیط
افزایش دما یکی از مهمترین عوامل کاهش عمر قطعات الکترونیکی است.
دمای بالا باعث:
میشود.
برای گردش هوا باید فضای کافی اطراف دستگاه وجود داشته باشد.
به صورت معمول:
در نظر گرفته میشود.
| عامل | وضعیت مناسب |
|---|---|
| دمای محیط | کنترلشده |
| رطوبت | پایین |
| تهویه | مناسب |
| گردوغبار | حداقل |
| لرزش | کم |
نصب مکانیکی باید به گونهای باشد که:
بیشتر اینورترها باید به صورت عمودی نصب شوند تا جریان هوا صحیح باشد.
از نصب اینورتر کنار:
خودداری کنید.

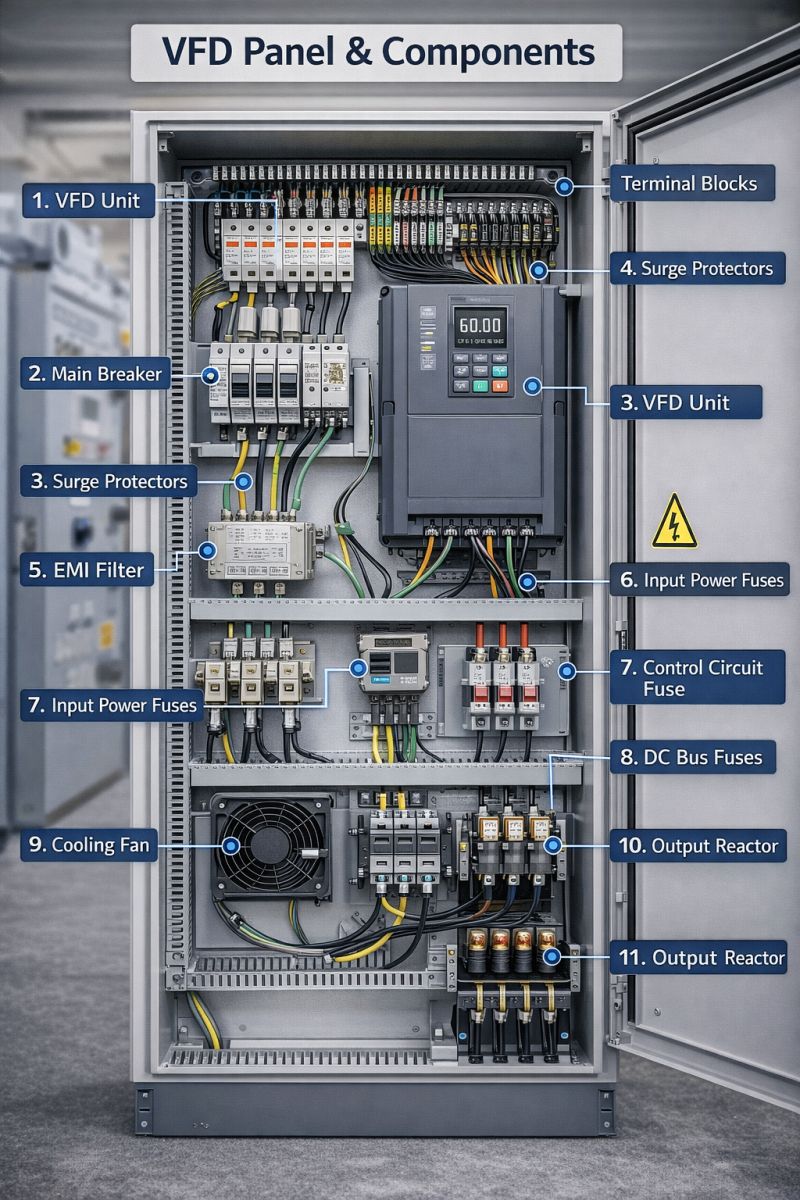

در محیط صنعتی بهتر است اینورتر داخل تابلو نصب شود.
تابلو باید دارای:
باشد.

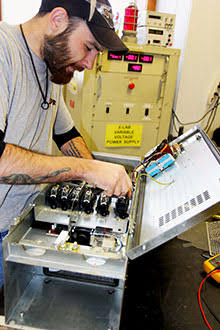

سیمبندی صحیح یکی از حساسترین مراحل نصب است.
ترمینالهای اصلی معمولاً شامل:
یا:
هرگز نباید برق ورودی مستقیماً به خروجی موتور متصل شود.
اتصال اشتباه میتواند باعث:
شود.
قبل از اتصال موتور بررسی کنید:
موتورهای سهفاز معمولاً قابلیت دو نوع اتصال دارند.
مثال:
موتور:
230/400V
در شبکه سهفاز 400 ولت:
اتصال ستاره مناسب است.
در شبکه 230 ولت:
اتصال مثلث استفاده میشود.
| مورد | اهمیت |
|---|---|
| ولتاژ موتور | جلوگیری از آسیب |
| جریان موتور | تنظیم حفاظت |
| اتصال ستاره/مثلث | عملکرد صحیح |
| جهت چرخش | کنترل حرکت |

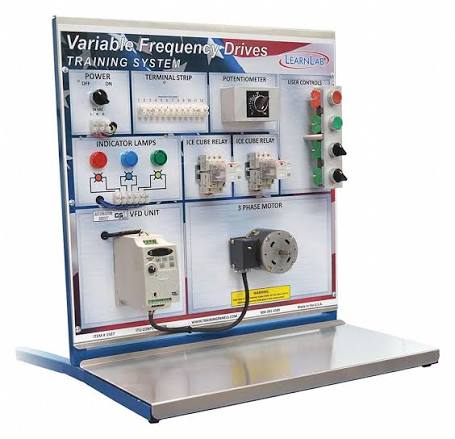

اینورترها معمولاً قابلیت کنترل از روشهای مختلف دارند:
برای فرمانهایی مانند:
استفاده میشوند.
برای تنظیم سرعت استفاده میشود.
مثلاً:
۰ تا ۱۰ ولت
یا
۴ تا ۲۰ میلیآمپر
اگر پتانسیومتر به ورودی آنالوگ متصل شود:
کمترین مقدار:
→ حداقل سرعت
بیشترین مقدار:
→ حداکثر سرعت
را تعیین میکند.
پس از نصب مکانیکی، سیمبندی برق و اتصال موتور، مهمترین مرحله راهاندازی اینورتر، تنظیم پارامترهای کنترلی است.
هر اینورتر برای اینکه بتواند موتور را به شکل صحیح کنترل کند، باید اطلاعات دقیق موتور را دریافت کند.
پارامترهای اشتباه میتوانند باعث:
شوند.
اینورتر بر اساس اطلاعاتی که دریافت میکند، خروجی خود را تنظیم میکند.
برای مثال اگر اطلاعات موتور اشتباه وارد شود:
موتور ۱۵ کیلووات
اما پارامتر تنظیم شده:
۷.۵ کیلووات
باشد، اینورتر تصور میکند موتور کوچکتر است و حفاظتها به درستی عمل نمیکنند.
اگرچه نام پارامترها در برندهای مختلف متفاوت است، اما مفهوم آنها تقریباً یکسان است.
پارامترهای اصلی شامل:
هستند.
اولین مرحله تنظیم، وارد کردن اطلاعات درج شده روی پلاک موتور است.
اطلاعات معمول پلاک موتور:
فرض کنید پلاک موتور به شکل زیر است:
| مشخصه | مقدار |
|---|---|
| توان | ۱۵ kW |
| ولتاژ | 400 V |
| جریان | ۳۰ A |
| فرکانس | 50 Hz |
| سرعت | 1450 RPM |
تمام این اطلاعات باید در اینورتر وارد شود.
| پارامتر | کاربرد |
|---|---|
| Motor Power | تعیین ظرفیت موتور |
| Motor Voltage | کنترل ولتاژ خروجی |
| Motor Current | حفاظت جریان |
| Motor Frequency | تعیین محدوده کاری |
| Motor Speed | کنترل دقیق دور |
| Power Factor | بهبود کنترل موتور |
فرکانس خروجی اینورتر تعیینکننده سرعت موتور است.
در اغلب موتورهای صنعتی:
فرکانس استاندارد:
۵۰ هرتز
است.
اما اینورتر میتواند فرکانس را تغییر دهد.
مثال:
فرکانس ۲۵ هرتز:
→ کاهش سرعت موتور
فرکانس ۶۰ هرتز:
→ افزایش سرعت موتور (در صورت مجاز بودن)
دو پارامتر مهم:
حداقل سرعت مجاز موتور را مشخص میکند.
مثلاً:
۵ هرتز
حداکثر فرکانس خروجی را تعیین میکند.
مثلاً:
۵۰ یا ۶۰ هرتز
افزایش بیش از حد فرکانس میتواند باعث:
شود.
بنابراین نباید بدون بررسی فنی انجام شود.
Acceleration Time مدت زمانی است که موتور از حالت توقف به سرعت تنظیمشده میرسد.
مثال:
تنظیم:
۱۰ ثانیه
یعنی موتور طی ۱۰ ثانیه به سرعت موردنظر میرسد.
نتایج احتمالی:
نتیجه:
Deceleration Time مدت زمان کاهش سرعت موتور تا توقف کامل است.
اگر این زمان خیلی کوتاه باشد:
انرژی برگشتی موتور افزایش پیدا میکند و ممکن است خطای:
Over Voltage
ایجاد شود.
| تنظیم | مقدار کم | مقدار زیاد |
|---|---|---|
| Acceleration | جریان بالا | راهاندازی کند |
| Deceleration | خطای OV | توقف طولانی |
| سرعت | فشار مکانیکی | کاهش تولید |
اینورترها معمولاً چند روش کنترل دارند:
سادهترین روش کنترل است.
مناسب برای:
مزایا:
✅ تنظیم آسان
✅ هزینه کمتر
✅ مناسب اکثر کاربردها
کنترل برداری دقت بیشتری دارد.
مناسب برای:
مزایا:
✅ گشتاور بالا در سرعت پایین
✅ کنترل دقیقتر موتور
بدون نیاز به انکودر، کنترل دقیقتری نسبت به V/F ارائه میدهد.
کاربرد:
| روش کنترل | دقت | کاربرد |
|---|---|---|
| V/F | متوسط | فن و پمپ |
| Sensorless Vector | بالا | ماشینآلات |
| Vector با انکودر | بسیار بالا | سیستمهای دقیق |
اینورتر باید بداند فرمان حرکت را از کجا دریافت کند.
منابع معمول:
در این حالت:
از روی صفحه اینورتر انجام میشود.
مناسب برای:
فرمانها از طریق ترمینالها ارسال میشوند.
مثلاً:
کلید Start
→ ورودی دیجیتال
→ اینورتر
در خطوط صنعتی، معمولاً کنترل توسط PLC انجام میشود.
مزایا:
سرعت موتور میتواند از روشهای مختلف تعیین شود:
یک روش ساده برای کنترل دستی سرعت.
مانند:
۰ تا ۱۰ ولت
یا:
۴ تا ۲۰ میلیآمپر
مانند:
بسیاری از اینورترهای جدید قابلیت Auto Tune دارند.
در این فرآیند:
اینورتر مشخصات الکتریکی موتور را اندازهگیری میکند.
نتیجه:
بدون چرخش موتور انجام میشود.
مناسب برای:
موتور میچرخد و اندازهگیری دقیقتر انجام میشود.
مزیت:
دقت بالاتر کنترل
قبل از انجام:
✅ اطلاعات موتور وارد شود.
✅ موتور آزاد باشد.
✅ اتصالات صحیح بررسی شود.
✅ بار اضافی روی موتور نباشد.
اینورترها دارای حفاظتهای داخلی هستند.
مهمترین آنها:
تنظیم صحیح حفاظتها باعث:
میشود.
| پارامتر | مقدار پیشنهادی اولیه |
|---|---|
| Motor Voltage | مطابق پلاک |
| Motor Current | مطابق پلاک |
| Frequency | 50 Hz |
| Acceleration | متناسب با کاربرد |
| Deceleration | متناسب با بار |
| Control Mode | بر اساس کاربرد |
بعد از انجام تمام تنظیمات اولیه، نوبت به اولین راهاندازی موتور میرسد.
این مرحله حساس است، زیرا کوچکترین اشتباه در:
میتواند باعث ایجاد خطا یا آسیب به تجهیزات شود.
قبل از اولین استارت موارد زیر را بررسی کنید:
✅ اتصال صحیح برق ورودی
✅ اتصال درست موتور به ترمینال U/V/W
✅ اتصال ارت مناسب
✅ بررسی صحت اطلاعات موتور
✅ محکم بودن ترمینالها
✅ آزاد بودن مسیر حرکت موتور
✅ مناسب بودن تنظیمات فرکانس
برای اولین تست بهتر است اینورتر از طریق پنل داخلی کنترل شود.
مزیت این روش:
در این مرحله:
یکی از رایجترین اشتباهات هنگام نصب اینورتر، چرخش اشتباه موتور است.
اگر جهت چرخش صحیح نیست:
روش ساده:
جای دو فاز خروجی موتور را تغییر دهید.
مثلاً:
U و V را جابهجا کنید.
جابجایی فازهای ورودی برق باعث تغییر جهت موتور نمیشود.
جهت چرخش موتور از طریق:
کنترل میشود.
پس از اطمینان از جهت چرخش، سرعت موتور را افزایش دهید.
در این مرحله موارد زیر بررسی میشوند:
جریان موتور باید نزدیک به مقدار درجشده روی پلاک باشد.
اگر جریان بیش از حد باشد، دلایل احتمالی:
است.
| وضعیت مشاهدهشده | علت احتمالی |
|---|---|
| جریان بالا | بار زیاد یا تنظیم اشتباه |
| لرزش موتور | مشکل مکانیکی یا تنظیمات |
| صدای غیرعادی | فرکانس حامل یا مشکل موتور |
| توقف ناگهانی | خطای حفاظتی |
| افزایش دما | بار زیاد یا تهویه ضعیف |
حتی با نصب صحیح، برخی اشتباهات هنگام تنظیم میتوانند باعث مشکل شوند.
یکی از رایجترین خطاها:
وارد کردن اطلاعات اشتباه پلاک موتور است.
نتیجه:
اتصال اشتباه ستاره و مثلث میتواند باعث:
شود.
افزایش سرعت موتور بدون بررسی توان مکانیکی میتواند باعث:
شود.
اگر موتور دارای اینرسی بالا باشد، توقف سریع باعث ایجاد:
میشود.
راهکار:
افزایش زمان Deceleration
یا استفاده از:
مقاومت ترمز
قرار دادن اینورتر در محیط:
باعث کاهش عمر دستگاه میشود.
| اشتباه | پیامد | راهکار |
|---|---|---|
| تنظیم غلط موتور | خطا و کاهش راندمان | اصلاح پارامترها |
| تهویه ضعیف | افزایش دما | بهبود گردش هوا |
| کابل نامناسب | نویز و خطا | انتخاب کابل مناسب |
| شتاب زیاد | اضافه جریان | افزایش Acc Time |
| توقف سریع | Over Voltage | افزایش Dec Time |

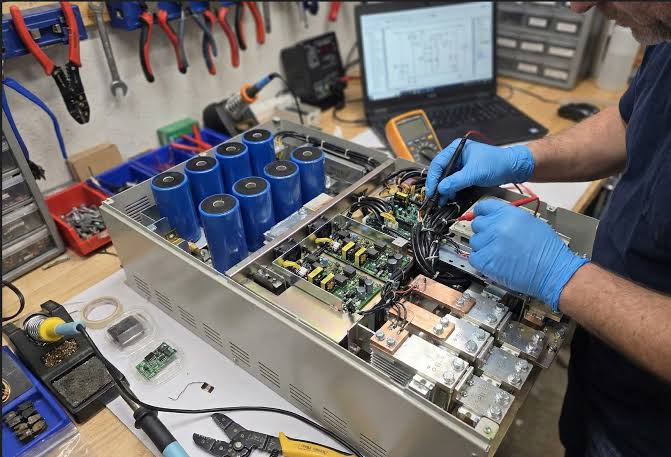

نصب صحیح تنها مرحله مهم نیست؛ نگهداری مناسب نیز اهمیت زیادی دارد.
گردوغبار روی هیتسینک باعث کاهش انتقال حرارت میشود.
بررسی کنید:
شل شدن ترمینالها میتواند باعث:
شود.
نویز میتواند باعث:
شود.
راهکارها:
دمای بالا یکی از عوامل اصلی خرابی:
است.
☐ بررسی توان موتور
☐ بررسی ولتاژ شبکه
☐ انتخاب مدل مناسب اینورتر
☐ بررسی شرایط محیطی
☐ نصب صحیح در تابلو
☐ رعایت فاصله تهویه
☐ اتصال ارت
☐ سیمبندی صحیح ورودی و خروجی
☐ وارد کردن اطلاعات موتور
☐ تنظیم فرکانس کاری
☐ تنظیم Acceleration
☐ تنظیم Deceleration
☐ انتخاب حالت کنترل
☐ بررسی جهت چرخش
☐ بررسی جریان موتور
☐ بررسی دما
☐ بررسی خطاهای احتمالی
| مرحله | اقدام |
|---|---|
| انتخاب | بررسی توان و کاربرد |
| نصب | سیمبندی و تهویه |
| تنظیم | وارد کردن پارامترها |
| تست | بررسی عملکرد موتور |
| نگهداری | سرویس دورهای |
از نظر فنی ممکن است، اما عملکرد صحیح تضمین نمیشود. تنظیم اطلاعات موتور برای عملکرد ایمن ضروری است.
مهمترین پارامترها:
هستند.
دلایل احتمالی:
اکثر موتورهای القایی سهفاز قابلیت کار با اینورتر را دارند، اما باید:
بررسی شود.
خیر. تنظیمات کارخانه معمولاً عمومی هستند و باید بر اساس مشخصات موتور و کاربرد تغییر کنند.
جمعبندی نهایی
نصب و راهاندازی صحیح اینورتر صنعتی یکی از مهمترین مراحل برای دستیابی به عملکرد پایدار، کاهش مصرف انرژی و افزایش عمر تجهیزات است.
یک فرآیند اصولی شامل:
✅ انتخاب صحیح اینورتر
✅ نصب مکانیکی مناسب
✅ سیمبندی استاندارد
✅ تنظیم دقیق پارامترهای موتور
✅ انجام Auto Tune در صورت نیاز
✅ تست اولیه و بررسی عملکرد
است.
تنظیم اشتباه پارامترها یا نصب غیراصولی میتواند باعث ایجاد خطا، افزایش مصرف انرژی و حتی خرابی موتور یا خود اینورتر شود.
با رعایت اصول نصب، تنظیمات دقیق و نگهداری دورهای، یک اینورتر صنعتی میتواند سالها با راندمان بالا در خطوط تولید و تجهیزات صنعتی فعالیت کند.
