Common Industrial Inverter Errors + Troubleshooting Guide (Error Code Guide) | tajhizmarket.com

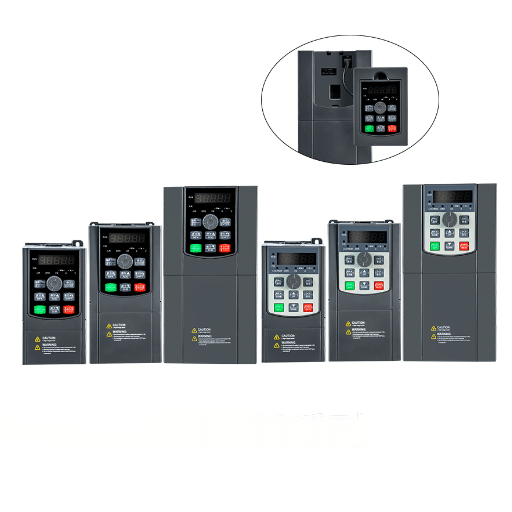

اینورترهای صنعتی یا درایو کنترل دور موتور (VFD) یکی از مهم‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی هستند. این تجهیزات وظیفه کنترل سرعت، گشتاور و عملکرد الکتروموتورها را بر عهده دارند و در صنایع مختلف مانند:
استفاده می‌شوند.
با وجود عملکرد دقیق و قابل اعتماد، اینورترها نیز مانند هر تجهیز الکترونیکی دیگری ممکن است دچار خطا شوند.
نمایش یک Error Code روی صفحه اینورتر معمولاً به معنای وجود یک مشکل در یکی از بخش‌های زیر است:
شناخت صحیح ارورها باعث می‌شود:
✅ زمان توقف دستگاه کاهش پیدا کند.
✅ از آسیب جدی به موتور جلوگیری شود.
✅ هزینه تعمیرات کاهش یابد.
✅ عمر اینورتر افزایش پیدا کند.
Error Code یا کد خطا، یک پیام دیجیتال است که توسط سیستم کنترل اینورتر تولید می‌شود.
اینورتر به کمک سنسورها و مدارهای حفاظتی، دائماً شرایط کاری سیستم را بررسی می‌کند.
اگر شرایط خارج از محدوده استاندارد باشد، دستگاه:
برای مثال:
دلایل نمایش ارور در اینورترها بسیار متنوع است، اما مهم‌ترین عوامل عبارت‌اند از:
یکی از رایج‌ترین دلایل خطای اینورتر، مشکلات شبکه برق است.
مانند:
اگر موتور بیشتر از توان طراحی‌شده کار کند، اینورتر جریان خروجی را افزایش می‌دهد.
دلایل اضافه بار:
اینورترها برای خنک شدن به:
نیاز دارند.
دمای بالا باعث فعال شدن حفاظت حرارتی می‌شود.
اتصال کوتاه بین:
می‌تواند باعث ایجاد خطای شدید شود.
گاهی اینورتر سالم است اما تنظیمات اشتباه باعث خطا می‌شود.
مانند:
| دسته خطا | علت اصلی | نمونه ارور |
|---|---|---|
| برق ورودی | ولتاژ نامناسب | OV، UV |
| جریان | اضافه بار یا اتصال کوتاه | OC |
| دما | تهویه ضعیف | OH |
| موتور | مشکل مکانیکی یا الکتریکی | OL |
| تنظیمات | پارامتر اشتباه | تنظیمات Fault |
در ادامه مهم‌ترین Error Code های اینورترها و روش عیب‌یابی آن‌ها را بررسی می‌کنیم.
یکی از رایج‌ترین خطاهای اینورتر، خطای اضافه جریان است.
معمولاً با کدهای زیر نمایش داده می‌شود:
این خطا زمانی رخ می‌دهد که جریان خروجی اینورتر بیشتر از مقدار مجاز شود.
بررسی کنید:
دلایل:
اگر موتور خیلی سریع به سرعت بالا برسد، جریان زیادی نیاز خواهد داشت.
راهکار:
افزایش زمان Acceleration Time
پارامترهای زیر باید بررسی شوند:
| علت | راهکار |
|---|---|
| اتصال کوتاه کابل موتور | تست کابل |
| بار اضافی | بررسی مکانیک دستگاه |
| شتاب‌گیری سریع | افزایش زمان Acc |
| تنظیم اشتباه موتور | اصلاح پارامترها |
| خرابی IGBT | بررسی بخش قدرت |
خطای OV زمانی رخ می‌دهد که ولتاژ DC داخلی اینورتر افزایش پیدا کند.
در زمان کاهش سریع سرعت، موتور ممکن است مانند ژنراتور عمل کند و انرژی به اینورتر برگرداند.
اگر Deceleration Time خیلی کم باشد:
ولتاژ DC Bus افزایش پیدا می‌کند.
این خطا نشان‌دهنده کاهش ولتاژ ورودی است.
ابتدا ولتاژ ورودی را با مولتی‌متر اندازه‌گیری کنید.
بررسی کنید:
این خطا مربوط به افزایش دمای بیش از حد اینورتر است.
✅ تمیز کردن هیت‌سینک
✅ بررسی عملکرد فن
✅ بهبود تهویه تابلو
✅ کاهش بار در صورت نیاز
| کد خطا | معنی | علت احتمالی | اقدام اولیه |
|---|---|---|---|
| OC | اضافه جریان | بار زیاد یا اتصال کوتاه | بررسی موتور |
| OV | اضافه ولتاژ | توقف سریع | افزایش Dec Time |
| UV | افت ولتاژ | مشکل برق ورودی | بررسی شبکه |
| OH | افزایش دما | تهویه ضعیف | بررسی فن |
| OL | اضافه بار | بار مکانیکی زیاد | بررسی سیستم |
در بخش قبل با خطاهای عمومی مانند Over Current، Over Voltage، Under Voltage و Over Heat آشنا شدیم. اما در محیط‌های صنعتی، بسیاری از خطاها مربوط به بخش‌های تخصصی‌تر سیستم هستند.
این خطاها ممکن است به دلیل:
ایجاد شوند.
خطای Over Load یکی از خطاهای مهم حفاظتی اینورتر است.
این خطا معمولاً زمانی رخ می‌دهد که موتور برای مدت مشخصی با جریان بالاتر از مقدار مجاز کار کند.
کدهای رایج:
اگر توان اینورتر کمتر از توان موتور باشد، دستگاه دائماً تحت فشار قرار می‌گیرد.
مثال:
موتور:
۱۵ کیلووات
اینورتر:
۷.۵ کیلووات
در این شرایط احتمال ایجاد خطای اضافه بار بسیار زیاد است.
دلایل:
اینورتر باید جریان نامی موتور را بداند.
اگر جریان موتور اشتباه وارد شود:
مراحل بررسی:
خطای Ground Fault زمانی رخ می‌دهد که جریان به مسیر زمین منتقل شود.
این خطا بسیار مهم است زیرا می‌تواند باعث:
شود.
با گذشت زمان ممکن است:
اگر عایق سیم‌پیچ ضعیف شود، جریان به بدنه موتور منتقل می‌شود.
ارت نامناسب نیز می‌تواند باعث عملکرد اشتباه حفاظت شود.
مراحل پیشنهادی:
این خطا زمانی رخ می‌دهد که یکی از فازهای ورودی یا خروجی قطع شود.
کدهای رایج:
بررسی کنید:
✅ هر سه فاز ورودی وجود دارد.
✅ کابل موتور سالم است.
✅ ترمینال‌ها محکم هستند.
✅ موتور به‌درستی متصل شده است.
در سیستم‌های اتوماسیون صنعتی، اینورترها معمولاً با تجهیزاتی مانند:
ارتباط دارند.
خطای ارتباطی زمانی ایجاد می‌شود که تبادل اطلاعات قطع شود.
بررسی کنید:
۹. خطای Encoder Fault؛ خرابی انکودر
در سیستم‌هایی که از کنترل دقیق سرعت استفاده می‌کنند، انکودر نقش مهمی دارد.
مانند:
بررسی:
IGBT یکی از مهم‌ترین قطعات قدرت در اینورتر است.
وظیفه آن:
تبدیل انرژی DC به خروجی سه‌فاز کنترل‌شده است.
تکنسین‌ها معمولاً:
| کد خطا | مفهوم | علت اصلی | راهکار |
|---|---|---|---|
| OL | اضافه بار | بار زیاد موتور | بررسی مکانیک |
| GF | اتصال زمین | خرابی کابل یا موتور | تست عایق |
| PH | قطع فاز | مشکل برق | بررسی سه فاز |
| COMM | خطای ارتباط | مشکل شبکه | بررسی کابل |
| ENC | خرابی انکودر | مشکل سنسور | تست انکودر |
| IGBT | خرابی قدرت | اتصال کوتاه | تعمیر بخش قدرت |
هر برند اینورتر سیستم نام‌گذاری مخصوص خود را دارد، اما مفهوم بسیاری از خطاها مشابه است.
برند Delta یکی از برندهای پرکاربرد در ماشین‌آلات صنعتی است.
خطاهای رایج:
| کد | معنی |
|---|---|
| OC | اضافه جریان |
| OV | اضافه ولتاژ |
| OH | افزایش دما |
| OL | اضافه بار |
| GFF | خطای زمین |
در درایوهای زیمنس معمولاً خطاها با عبارت Fault نمایش داده می‌شوند.
نمونه‌ها:
در درایوهای ABB معمولاً خطاها با کدهای عددی نمایش داده می‌شوند.
نمونه:
در درایوهای اشنایدر خطاهای متداول:
هستند.
| مشکل | Delta | Siemens | ABB | Schneider |
|---|---|---|---|---|
| اضافه جریان | OC | Overcurrent | Overcurrent | OC |
| اضافه ولتاژ | OV | DC Overvoltage | Overvoltage | OV |
| افزایش دما | OH | Temperature | Overtemp | OH |
| اضافه بار | OL | Motor Overload | Motor Stall | OLF |
برای رفع خطای اینورتر بهتر است همیشه یک روند مشخص انجام شود.
قبل از Reset کردن:
بررسی کنید:
موارد مهم:
کنترل:
پارامترهای مهم:
| بررسی | سؤال |
|---|---|
| برق ورودی | آیا ولتاژ صحیح است؟ |
| موتور | آیا جریان طبیعی است؟ |
| کابل | آیا اتصال کوتاه وجود دارد؟ |
| تنظیمات | آیا پارامترها درست هستند؟ |
| تهویه | آیا دمای دستگاه مناسب است؟ |
عیب‌یابی اصولی اینورتر باید به صورت مرحله‌ای انجام شود. تغییر تصادفی پارامترها یا ریست کردن مداوم دستگاه بدون بررسی علت اصلی، ممکن است باعث آسیب جدی‌تر به اینورتر و موتور شود.
یک روند استاندارد عیب‌یابی شامل مراحل زیر است:
قبل از هر اقدامی، اطلاعات خطا را ثبت کنید.
موارد مهم:
برای مثال:
اگر خطای Over Current هنگام استارت رخ دهد، احتمالاً مشکل مربوط به:
است.
اما اگر همین خطا هنگام کار دائم ایجاد شود، احتمالاً باید:
بررسی شود.
گاهی مشکل از موارد ساده‌ای است که با یک بررسی اولیه مشخص می‌شود.
مواردی که باید بررسی شوند:
✅ وجود آثار سوختگی
✅ بوی غیرعادی قطعات
✅ گردوغبار روی هیت‌سینک
✅ خرابی فن خنک‌کننده
✅ شل بودن ترمینال‌ها
بخش زیادی از خطاهای اینورتر به مشکلات برق مربوط می‌شوند.
بررسی کنید:
ولتاژ بالا:
ولتاژ پایین:
پس از بررسی برق ورودی، باید بخش خروجی کنترل شود.
موارد مهم:
یکی از روش‌های تخصصی بررسی موتور، استفاده از مگااهم‌متر است.
این تست مشخص می‌کند:
پس از رفع علت اصلی خطا، می‌توان اقدام به Reset کرد.
روش‌های معمول Reset:
بسیاری از اینورترها دارای کلید:
RESET
هستند.
با فشار دادن این کلید، خطا پاک می‌شود.
در برخی مدل‌ها:
در سیستم‌های اتوماسیون:
فرمان Reset می‌تواند از طریق:
ارسال شود.
ریست کردن بدون رفع علت اصلی، راهکار دائمی نیست.
برای مثال:
اگر اینورتر به دلیل اضافه جریان خطا داده باشد و فقط Reset شود:
پیشگیری همیشه کم‌هزینه‌تر از تعمیر است.
با رعایت چند نکته می‌توان تعداد زیادی از خطاها را کاهش داد.
انتخاب اینورتر باید بر اساس موارد زیر باشد:
مثلاً برای بارهایی مانند:
باید اینورتر با قابلیت تحمل اضافه بار انتخاب شود.
اطلاعات پلاک موتور باید دقیق وارد اینورتر شود.
پارامترهای مهم:
تنظیم اشتباه این موارد باعث:
می‌شود.
دمای بالا یکی از دشمنان اصلی تجهیزات الکترونیکی است.
برای جلوگیری از خطای حرارتی:
برای افزایش عمر اینورتر استفاده از تجهیزات جانبی مناسب اهمیت دارد.
مانند:
بازدید دوره‌ای باعث شناسایی مشکلات قبل از خرابی جدی می‌شود.
موارد پیشنهادی:
| دوره بررسی | موارد کنترل |
|---|---|
| ماهانه | دما، فن، گردوغبار |
| سه ماهه | اتصالات و کابل‌ها |
| شش ماهه | تست عملکرد |
| سالانه | بررسی کامل سیستم |
| مشکل | اقدام پیشگیرانه |
|---|---|
| Over Current | انتخاب صحیح توان و بررسی بار |
| Over Voltage | تنظیم Deceleration مناسب |
| Over Heat | تهویه مناسب |
| Ground Fault | تست دوره‌ای عایق |
| Communication Error | بررسی کابل و نویز |
تعمیر اینورتر یک کار تخصصی است و نیاز به دانش الکترونیک قدرت دارد.
بخش‌هایی که معمولاً در تعمیر بررسی می‌شوند:
شامل:
خرابی این بخش معمولاً باعث:
می‌شود.
برد کنترل وظیفه:
را دارد.
مشکلات برد کنترل می‌تواند باعث:
شود.
خرابی فن یا افزایش حرارت می‌تواند عمر قطعات قدرت را کاهش دهد.
| قطعه | دلیل خرابی |
|---|---|
| IGBT | اضافه جریان و حرارت |
| خازن DC | عمر بالا و دمای زیاد |
| فن | کارکرد طولانی |
| برد کنترل | نوسان برق و رطوبت |
| ترمینال‌ها | شل شدن اتصال |
دلایل احتمالی:
خیر.
بسیاری از خطاها به دلیل:
ایجاد می‌شوند و با اصلاح شرایط برطرف می‌شوند.
زیرا علت اصلی مشکل رفع نشده است.
باید منبع خطا بررسی شود، نه فقط پیام خطا.
مهم‌ترین عوامل:
بستگی به نوع خرابی دارد.
اگر:
تعمیر می‌تواند گزینه مناسبی باشد.
جمع‌بندی نهایی
اینورترهای صنعتی تجهیزات حساسی هستند که نقش مهمی در کنترل موتور، کاهش مصرف انرژی و افزایش بهره‌وری خطوط تولید دارند.
نمایش Error Code به معنی خرابی قطعی اینورتر نیست؛ بلکه یک پیام هشدار برای بررسی شرایط سیستم است.
مهم‌ترین خطاهای اینورتر شامل:
✅ Over Current (اضافه جریان)
✅ Over Voltage (اضافه ولتاژ)
✅ Under Voltage (افت ولتاژ)
✅ Over Heat (افزایش دما)
✅ Over Load (اضافه بار)
✅ Ground Fault (خطای اتصال زمین)
✅ Communication Error (خطای ارتباطی)
هستند.
برای رفع اصولی خطا باید:
نگهداری صحیح، انتخاب مناسب اینورتر و سرویس دوره‌ای می‌تواند از بسیاری از خرابی‌ها جلوگیری کند و باعث افزایش عمر سیستم شود.
