Guide to Selecting an Inverter Based on Electric Motor Power (0.75 to 315 kW) + Specialized Selection Chart | Tajhiz Market
انتخاب صحیح اینورتر یکی از مهمترین مراحل طراحی سیستمهای کنترل موتور در صنایع مختلف است. بسیاری از مشکلاتی مانند:
به دلیل انتخاب اشتباه توان اینورتر اتفاق میافتند.
برخلاف تصور بسیاری از کاربران، انتخاب اینورتر فقط بر اساس عدد توان موتور (کیلووات) انجام نمیشود؛ بلکه عواملی مانند:
نیز باید بررسی شوند.
برای مثال، ممکن است یک موتور ۳۰ کیلووات در یک کاربرد سبک با یک اینورتر ۳۰ کیلووات بهخوبی کار کند، اما همان موتور در کاربردی مانند جرثقیل یا سنگشکن به اینورتر قویتری نیاز داشته باشد.

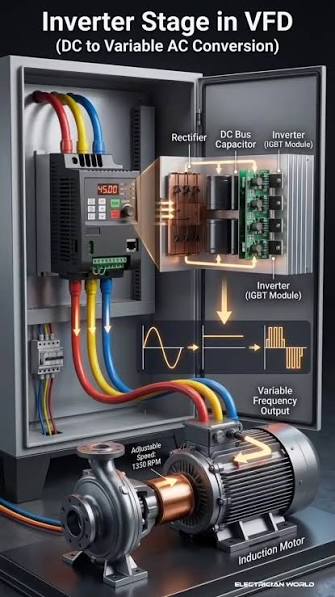

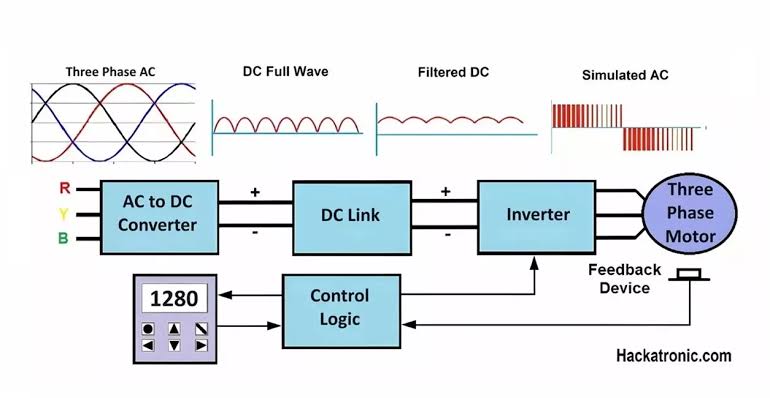

اینورتر یا درایو کنترل دور موتور (VFD)، تجهیزی الکترونیکی است که با تغییر فرکانس و ولتاژ برق ورودی، سرعت و گشتاور موتور الکتریکی را کنترل میکند.
وظایف اصلی اینورتر:
است.
توان اینورتر باید با توان موتور هماهنگ باشد؛ زیرا انتخاب اشتباه میتواند مشکلات مختلفی ایجاد کند.
انتخاب اینورتر با توان کمتر از موتور یکی از اشتباهات رایج در پروژههای صنعتی است.
نتایج:
مثال:
اگر یک موتور ۳۰ کیلووات با جریان نامی ۶۰ آمپر داشته باشیم، استفاده از اینورتر ۲۲ کیلووات احتمال خرابی و توقف سیستم را افزایش میدهد.
استفاده از اینورتر بزرگتر معمولاً باعث خرابی نمیشود، اما همیشه اقتصادی نیست.
معایب:
البته در برخی کاربردهای سنگین، انتخاب یک رده بالاتر کاملاً منطقی است.
اولین پارامتر انتخاب، توان پلاک موتور است.
توان موتور معمولاً با واحد:
مشخص میشود.
تبدیل تقریبی:
1 HP ≈ 0.75 kWمثال:
موتور ۲۰ اسب بخار:
تقریباً برابر است با:
۱۵ کیلووات
یکی از مهمترین پارامترها، جریان موتور است.
گاهی دو موتور با توان مشابه، جریان متفاوتی دارند.
بنابراین انتخاب نهایی باید بر اساس:
جریان خروجی قابل تحمل اینورتر
انجام شود.
نوع بار تأثیر زیادی روی انتخاب اینورتر دارد.
بارها معمولاً به سه دسته تقسیم میشوند:
مانند:
در این کاربردها معمولاً جریان راهاندازی کمتر است.
مانند:
نیاز به توان و گشتاور بیشتری دارند.
مانند:
نیازمند اینورترهای قدرتمند با قابلیت اضافهبار بالا هستند.
| نوع کاربرد | نوع بار | ویژگی موردنیاز اینورتر |
|---|---|---|
| فن | گشتاور متغیر | کنترل ساده و اقتصادی |
| پمپ | گشتاور متغیر | صرفهجویی انرژی |
| نوار نقاله | گشتاور ثابت | گشتاور راهاندازی بالا |
| میکسر | گشتاور ثابت | تحمل اضافهبار |
| جرثقیل | سنگین | کنترل Vector و ترمز |
| آسیاب | سنگین | توان بالا و مقاومت زیاد |
| توان موتور | توان پیشنهادی اینورتر | کاربردهای رایج |
|---|---|---|
| ۰.۷۵ kW | ۰.۷۵ kW | فن کوچک، پمپ سبک |
| ۱.۵ kW | ۱.۵ kW | ماشینآلات کوچک |
| ۲.۲ kW | ۲.۲ kW | نوار نقاله سبک |
| ۴ kW | ۴ kW | پمپ و فن صنعتی |
| ۵.۵ kW | ۵.۵ kW | دستگاههای تولیدی |
| ۷.۵ kW | ۷.۵ kW | ماشینآلات متوسط |
| ۱۱ kW | ۱۱ kW | پمپ، کمپرسور |
| ۱۵ kW | ۱۵ kW | خطوط تولید |
| ۱۸.۵ kW | ۱۸.۵ kW | تجهیزات صنعتی |
| ۲۲ kW | ۲۲ kW | فن و نوار نقاله |
| ۳۰ kW | ۳۰ kW | ماشینآلات سنگین |
| ۳۷ kW | ۳۷ kW | پمپهای صنعتی |
| ۴۵ kW | ۴۵ kW | سیستمهای انتقال |
| ۵۵ kW | ۵۵ kW | صنایع متوسط |
| ۷۵ kW | ۷۵ kW | خطوط تولید بزرگ |
| ۹۰ kW | ۹۰ kW | تجهیزات صنعتی سنگین |
| ۱۱۰ kW | ۱۱۰ kW | صنایع بزرگ |
| ۱۳۲ kW | ۱۳۲ kW | موتورهای صنعتی بزرگ |
| ۱۶۰ kW | ۱۶۰ kW | ماشینآلات سنگین |
| ۲۰۰ kW | ۲۰۰ kW | صنایع فرآیندی |
| ۲۵۰ kW | ۲۵۰ kW | کاربردهای سنگین |
| ۳۱۵ kW | ۳۱۵ kW | موتورهای صنعتی بزرگ |
این محدوده معمولاً در ماشینآلات کوچک و کاربردهای عمومی استفاده میشود.
کاربردها:
ویژگیهای موردنیاز:
در این توانها معمولاً اینورترهای تکفاز ورودی و سهفاز خروجی نیز کاربرد زیادی دارند.
این محدوده در صنایع متوسط بسیار رایج است.
کاربردها:
در این توانها باید توجه بیشتری به موارد زیر داشت:
اینورترهای توان بالا معمولاً در صنایع بزرگ استفاده میشوند.
کاربردها:
در این محدوده معمولاً موارد زیر اهمیت بیشتری دارند:
اگرچه توان موتور (kW) اولین معیار انتخاب اینورتر است، اما در پروژههای صنعتی حرفهای، جریان نامی موتور مهمترین پارامتر انتخاب نهایی محسوب میشود.
دلیل این موضوع این است که دو موتور با توان یکسان ممکن است جریانهای متفاوتی داشته باشند.
به عنوان مثال:
بنابراین اینورتر باید توانایی تأمین جریان موردنیاز موتور را داشته باشد.
قاعده کلی:
جریان خروجی دائم اینورتر باید حداقل برابر یا بیشتر از جریان نامی موتور باشد.
فرمول ساده:
جریان اینورتر ≥ جریان پلاک موتوراما در کاربردهای صنعتی معمولاً باید ضریب اطمینان نیز در نظر گرفته شود.
مثلاً:
اگر جریان موتور:
۵۰ آمپر
باشد، بهتر است اینورتر با جریان خروجی:
۵۵ تا ۶۰ آمپر
انتخاب شود؛ مخصوصاً اگر موتور تحت بار سنگین کار میکند.
| توان موتور | جریان تقریبی موتور سهفاز | رنج پیشنهادی اینورتر |
|---|---|---|
| ۰.۷۵ kW | ۲ تا ۳ آمپر | ۰.۷۵ kW |
| ۱.۵ kW | ۳ تا ۴ آمپر | ۱.۵ kW |
| ۳ kW | ۶ تا ۷ آمپر | ۳ kW |
| ۵.۵ kW | ۱۰ تا ۱۲ آمپر | ۵.۵ kW |
| ۱۱ kW | ۲۲ تا ۲۵ آمپر | ۱۱ kW |
| ۱۸.۵ kW | ۳۸ تا ۴۲ آمپر | ۱۸.۵ kW |
| ۳۰ kW | ۶۰ تا ۶۵ آمپر | ۳۰ kW |
| ۵۵ kW | ۱۱۰ تا ۱۲۰ آمپر | ۵۵ kW |
| ۹۰ kW | ۱۷۵ تا ۱۸۵ آمپر | ۹۰ kW |
| ۱۳۲ kW | ۲۵۰ تا ۲۷۰ آمپر | ۱۳۲ kW |
| ۳۱۵ kW | ۵۸۰ تا ۶۲۰ آمپر | ۳۱۵ kW |
مقادیر جدول تقریبی هستند و انتخاب نهایی باید بر اساس پلاک موتور و شرایط کاری انجام شود.
انتخاب اینورتر فقط بر اساس توان موتور کافی نیست. نوع کاربرد مشخص میکند که چه سطحی از توان، گشتاور و قابلیت کنترلی نیاز است.
پمپها یکی از رایجترین کاربردهای اینورتر هستند.
مزایای استفاده از اینورتر در پمپ:
ویژگیهای موردنیاز:
یک پمپ با موتور:
۱۵ کیلووات
در کاربرد معمولی:
اینورتر ۱۵ کیلووات مناسب است.
اما اگر:
ممکن است انتخاب یک رده بالاتر منطقی باشد.
فنها معمولاً دارای بار گشتاور متغیر هستند.
مزایای اینورتر:
در فنها معمولاً نیاز به گشتاور راهاندازی بسیار بالا وجود ندارد.
ویژگیهای مناسب:
نوار نقالهها معمولاً بار گشتاور ثابت دارند.
در این کاربرد باید به موارد زیر توجه شود:
ویژگی موردنیاز:
جرثقیل یکی از حساسترین کاربردهای اینورتر است.
در این سیستمها فقط سرعت مهم نیست، بلکه کنترل گشتاور اهمیت زیادی دارد.
ویژگیهای ضروری:
انتخاب اینورتر ضعیف در جرثقیل میتواند خطرات جدی ایجاد کند.
| کاربرد | نوع بار | ویژگی موردنیاز |
|---|---|---|
| پمپ | گشتاور متغیر | PID و صرفهجویی انرژی |
| فن | گشتاور متغیر | کنترل سرعت اقتصادی |
| نوار نقاله | گشتاور ثابت | گشتاور بالا |
| میکسر | گشتاور ثابت | تحمل اضافهبار |
| جرثقیل | سنگین | Vector + ترمز |
| کمپرسور | سنگین | کنترل پایدار |
در شرایط واقعی، همیشه نمیتوان اینورتر را دقیقاً برابر توان موتور انتخاب کرد.
گاهی شرایط محیطی باعث کاهش توان واقعی اینورتر میشود.
به این موضوع Derating گفته میشود.
اگر دمای تابلو از مقدار استاندارد بیشتر باشد، توان قابل تحمل اینورتر کاهش پیدا میکند.
مثلاً:
اینورتر ۳۰ کیلووات ممکن است در دمای بسیار بالا نیاز به انتخاب مدل قویتر داشته باشد.
در ارتفاعات بالا، کاهش تراکم هوا باعث کاهش توان خنککنندگی میشود.
در نتیجه:

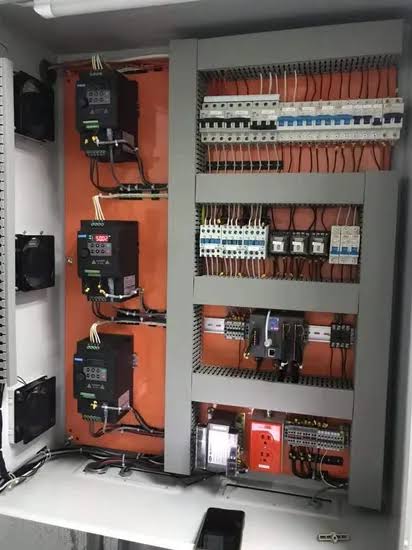

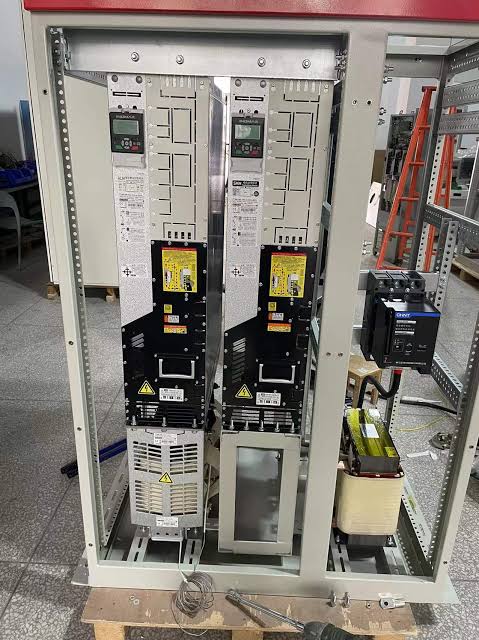

اگر چند درایو در یک تابلو نصب شوند، گرمای تولیدی افزایش پیدا میکند.
راهکار:
| عامل | تأثیر |
|---|---|
| دمای بالا | کاهش توان خروجی |
| ارتفاع زیاد | کاهش خنککنندگی |
| بار سنگین | نیاز به توان بیشتر |
| کارکرد دائم | نیاز به حاشیه اطمینان |
| محیط گردوغبار | کاهش عمر قطعات |
در بسیاری از صنایع، شرایط نصب استاندارد نیست.
محیطهایی مانند:
نیازمند انتخاب دقیقتر هستند.
پیشنهاد:
پیشنهاد:
پیشنهاد:
این اشتباه باعث میشود شرایط واقعی کار نادیده گرفته شود.
باید بررسی شود:
مثلاً استفاده از اینورتر مناسب فن برای جرثقیل یا آسیاب.
نتیجه:
برخی موتورها هنگام شروع کار جریان زیادی نیاز دارند.
در این موارد باید اینورتر توانایی تحمل اضافهبار داشته باشد.
در سیستمهایی مانند:
انرژی برگشتی موتور باید مدیریت شود.
راهکار:
فقط قیمت خرید نباید معیار باشد.
موارد مهم:
بعد از تعیین توان، جریان و نوع کاربرد موتور، انتخاب برند مناسب یکی از مهمترین مراحل خرید اینورتر صنعتی است.
برندهای مختلف اینورتر از نظر:
با یکدیگر تفاوت دارند.
انتخاب برند باید بر اساس شرایط پروژه انجام شود، نه فقط قیمت اولیه خرید.

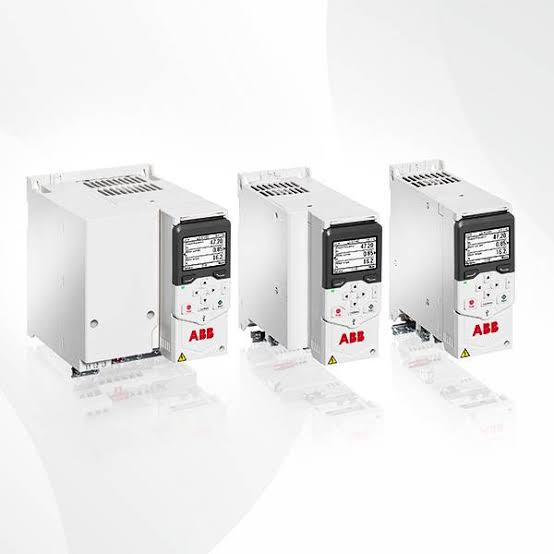

اینورترهای ABB یکی از برندهای شناختهشده در صنایع سنگین هستند.
کاربردهای رایج:
مزایا:
معمولاً برای پروژههایی که توقف خط تولید هزینه زیادی دارد، انتخاب مناسبی هستند.

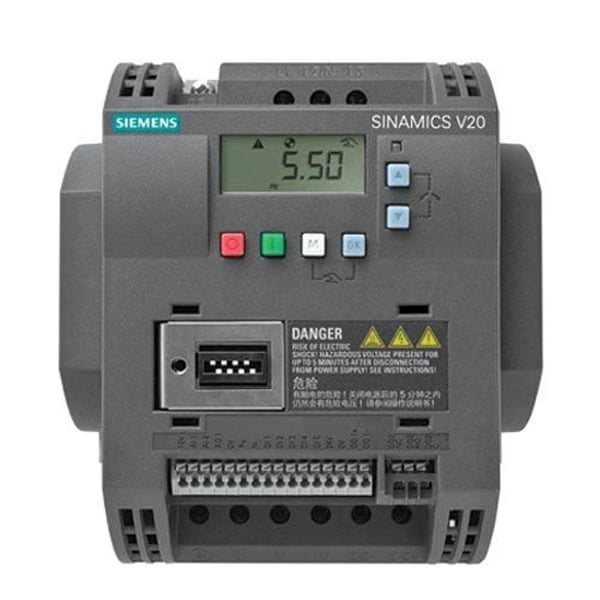

اینورترهای زیمنس در پروژههای اتوماسیون صنعتی گسترده استفاده میشوند.
ویژگیها:
کاربردها:
اینورترهای اشنایدر به دلیل کیفیت و سازگاری بالا در صنایع مختلف کاربرد دارند.
مزایا:
مناسب برای:
اینورترهای دلتا یکی از گزینههای محبوب در بازار ایران هستند.
دلایل محبوبیت:
کاربرد:
اینورترهای LS کره جنوبی در بسیاری از پروژههای صنعتی استفاده میشوند.
مزایا:
کاربرد:
| برند | سطح کاربری | مناسب برای |
|---|---|---|
| ABB | صنعتی سنگین | صنایع بزرگ |
| Siemens | حرفهای | اتوماسیون پیشرفته |
| Schneider | صنعتی | پروژههای متنوع |
| Delta | اقتصادی تا متوسط | ماشینآلات عمومی |
| LS | متوسط | صنایع سبک و متوسط |
این محدوده بیشتر در تجهیزات کوچک استفاده میشود.
کاربردها:
ویژگی موردنیاز:
معمولاً اینورترهای کامپکت برای این توانها مناسب هستند.
این محدوده یکی از رایجترین بازهها در صنعت است.
کاربرد:
در این توانها باید به موارد زیر توجه شود:
این توانها معمولاً در کاربردهای صنعتی جدیتر استفاده میشوند.
کاربردها:
در این محدوده انتخاب اینورتر باید با دقت بیشتری انجام شود.
موارد مهم:
این محدوده مربوط به کاربردهای سنگین صنعتی است.
کاربردها:
در این توانها معمولاً نیاز است:
| توان موتور | سطح کاربرد | نکته مهم |
|---|---|---|
| ۰.۷۵ تا ۵.۵ kW | سبک | انتخاب اقتصادی |
| ۷.۵ تا ۳۰ kW | متوسط | بررسی جریان موتور |
| ۳۷ تا ۹۰ kW | صنعتی | توجه به تهویه |
| ۱۱۰ تا ۳۱۵ kW | سنگین | نیازمند طراحی تخصصی |
قبل از خرید اینورتر بهتر است این موارد بررسی شوند:
☑ توان موتور
☑ جریان نامی
☑ ولتاژ موتور
☑ فرکانس کاری
☑ نوع اتصال ستاره یا مثلث
☑ نوع بار
☑ ساعات کارکرد روزانه
☑ تعداد دفعات روشن و خاموش شدن
☑ نیاز به ترمز
☑ میزان گشتاور راهاندازی
☑ دمای محیط
☑ میزان گردوغبار
☑ رطوبت
☑ ارتفاع نصب
☑ کنترل V/F
☑ کنترل Vector
☑ ورودی و خروجیهای کافی
☑ ارتباط با PLC
☑ قابلیت PID
☑ قابلیت شبکه صنعتی
| مورد بررسی | اهمیت |
|---|---|
| توان موتور | بسیار زیاد |
| جریان موتور | بسیار زیاد |
| نوع بار | بسیار زیاد |
| شرایط محیطی | زیاد |
| برند سازنده | زیاد |
| خدمات پس از فروش | مهم |
خیر. در بسیاری از کاربردها این امکان وجود دارد که اینورتر یک رده بالاتر انتخاب شود؛ مخصوصاً در بارهای سنگین یا شرایط محیطی سخت.
بله، در بسیاری از پروژهها انتخاب یک رده بالاتر مشکلی ایجاد نمیکند و حتی میتواند باعث افزایش اطمینان سیستم شود.
اگرچه توان مهم است، اما جریان نامی موتور و نوع بار معمولاً تعیینکنندهتر هستند.
برای پمپها معمولاً اینورترهایی با قابلیت:
مناسب هستند.
جرثقیل نیازمند اینورترهایی با:
است.
بله. دمای بالا، گردوغبار و ارتفاع زیاد میتواند باعث شود نیاز به انتخاب اینورتر با ظرفیت بالاتر داشته باشید.
خیر. در کاربردهای حساس، هزینه توقف خط تولید ممکن است بسیار بیشتر از اختلاف قیمت اولیه اینورتر باشد.
انتخاب اینورتر مناسب برای الکتروموتور، فقط انتخاب یک عدد بر اساس توان موتور نیست؛ بلکه یک فرآیند مهندسی است که باید عوامل مختلفی مانند:
در آن بررسی شود.
برای موتورهای کوچک از ۰.۷۵ تا ۷.۵ کیلووات معمولاً انتخاب اقتصادی و ساده کافی است، اما در توانهای متوسط و بالا، مخصوصاً از ۷۵ تا ۳۱۵ کیلووات، انتخاب صحیح اینورتر اهمیت بسیار بیشتری پیدا میکند.
اشتباه در انتخاب درایو میتواند باعث:
شود.
بهترین روش این است که ابتدا مشخصات کامل موتور و شرایط کاری بررسی شود، سپس بر اساس جریان و نوع کاربرد، مدل مناسب انتخاب گردد.
یک انتخاب اصولی باعث میشود سیستم صنعتی:
✅ راندمان بالاتری داشته باشد.
✅ هزینه تعمیرات کاهش پیدا کند.
✅ عمر موتور و تجهیزات افزایش یابد.
✅ عملکرد خط تولید پایدارتر شود.
