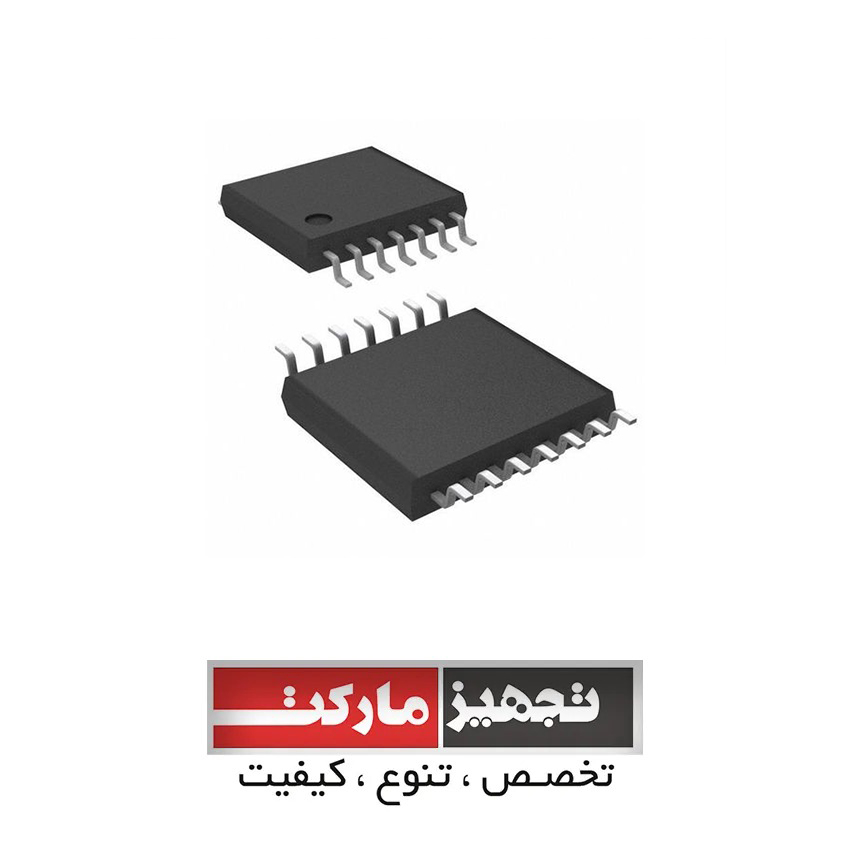

SN74AHC32PWR TSSOP14

SN74AHC32PWR یک آی‌سی گیت منطقی OR از خانواده AHC (Advanced High-Speed CMOS) تولید شرکت Texas Instruments است که شامل چهار گیت OR دو ورودی در یک بسته‌بندی TSSOP-14 پین می‌باشد. این قطعه برای مدارهای منطقی سریع، کم‌مصرف و با نیاز به جریان خروجی مناسب طراحی شده است.

ویژگی‌های SN74AHC32PWR:

• عملکرد منطقی: 4 عدد گیت OR دو ورودی مثبت

• ولتاژ تغذیه: 2V تا 5.5V

• تاخیر انتشار (Propagation Delay): 7.5 نانوثانیه در 5 ولت با بار 50pF

• جریان خروجی: حداکثر ±8mA در سطح ولتاژ 5V

• جریان سکون (Quiescent): حداکثر 2 میکروآمپر

• بازه دمای کاری: -40 تا +125 درجه سانتی‌گراد

• ابعاد پکیج: TSSOP-14 (عرض 4.4 میلی‌متر) برای نصب سطحی (SMD)

• سطح ورودی:



  • High: بین 1.5 تا 3.85 ولت
  • Low: بین 0.5 تا 1.65 ولت



• مقاومت بالا در برابر Latch-Up: بیش از 250mA مطابق استاندارد JESD 17

کاربردهای SN74AHC32PWR TSSOP14 :

• کنترل سیگنال‌های دیجیتال

• درایو LED و سوئیچینگ منطقی

• ترجمه سطح سیگنال بین ماژول‌های ارتباطی و کنترلر

• مدارهای ترکیبی و تصمیم‌گیری دیجیتال

• مناسب برای طراحی‌های کم‌حجم و کم‌مصرف

مزایا SN74AHC32PWR TSSOP14:

• سرعت بالا و پاسخ‌گویی دقیق

• توان مصرفی پایین

• سازگار با کاربردهای صنعتی و تجاری

• قابل استفاده در انواع پروژه‌های الکترونیکی و طراحی PCB
