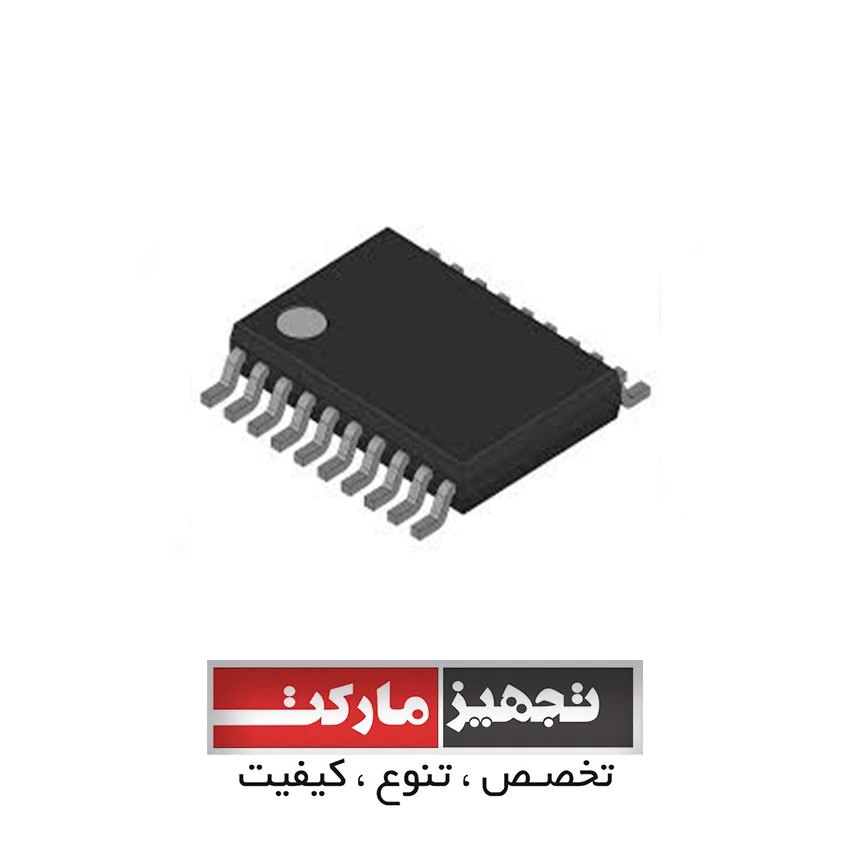

SN74ABT541BPWR یک درایور بافر/خط هشت‌تایی با خروجی‌های سه حالته است که بخشی از سری 74ABT می‌باشد. این درایور با ولتاژ تغذیه 4.5 ولت تا 5.5 ولت کار می‌کند و محدوده دمایی آن از -40 درجه سانتیگراد تا 85 درجه سانتیگراد است. این دستگاه دارای خروجی‌های سه حالته است، به این معنی که می‌توان آنها را به حالت امپدانس بالا هدایت کرد و دارای قابلیت سینک جریان 64 میلی‌آمپر و قابلیت سورس 32 میلی‌آمپر است. این دستگاه در بسته‌بندی 20 TSSOP موجود است.
مشخصات کلیدی: نوع خروجی: سه حالته جریان – خروجی بالا: 32 میلی‌آمپر جریان – خروجی پایین: 64 میلی‌آمپر ولتاژ – تغذیه: 4.5 ولت تا 5.5 ولت
دمای کارکرد: -40 درجه سانتیگراد تا 85 درجه سانتیگراد بسته‌بندی: 20 عدد TSSOP
نوع نصب: نصب سطحی تعداد المان‌ها: 1 تعداد خطوط ورودی/خروجی: 8 جزئیات بیشتر: SN74ABT541BPWR برای کاربردهایی که نیاز به بافرینگ و راه‌اندازی خطوط داده با سرعت بالا دارند طراحی شده است. قابلیت خروجی سه حالته امکان مدیریت انعطاف‌پذیر گذرگاه را در سیستم‌های دیجیتال فراهم می‌کند. این یک دستگاه CMOS سازگار با TTL است، به این معنی که می‌تواند با هر دو سطح منطقی TTL و CMOS ارتباط برقرار کند. این دستگاه معمولاً در رمزگشایی آدرس حافظه، بافرینگ گذرگاه داده و سایر کاربردهای منطق دیجیتال استفاده می‌شود.
