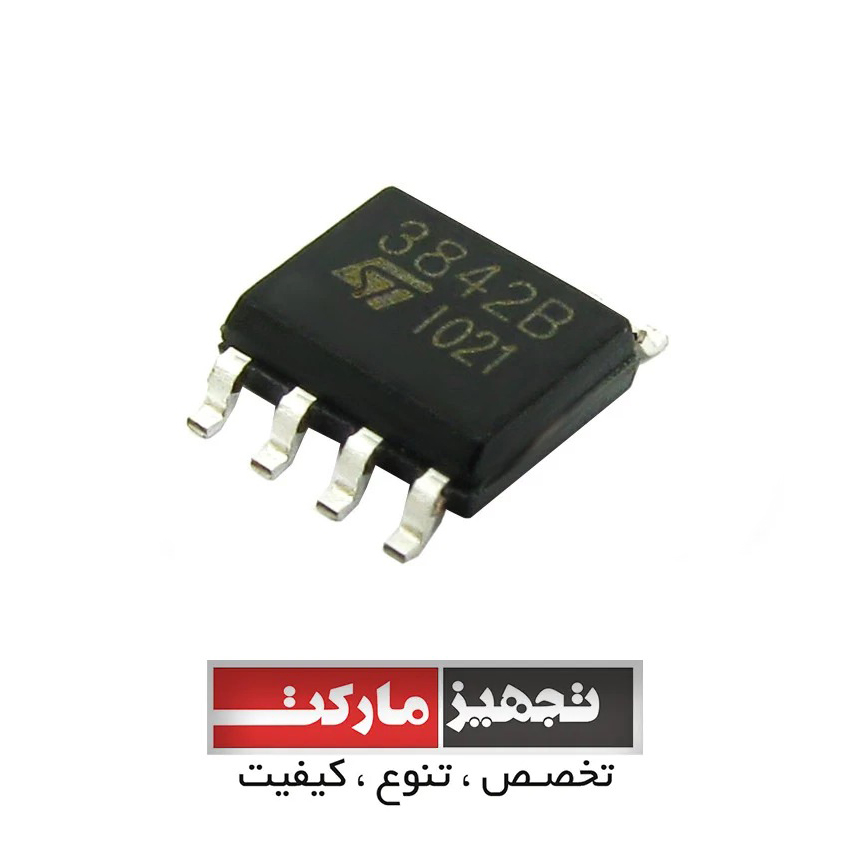

UC3842B

UC3842B یک کنترلر مدولاسیون پهنای پالس (PWM) جریان‌مد با عملکرد بالا و فرکانس ثابت است که به‌طور خاص برای منابع تغذیه آفلاین طراحی شده است. این آی‌سی با فراهم کردن کنترل دقیق جریان، پاسخ سریع حلقه، و حفاظت‌های داخلی، گزینه‌ای ایده‌آل برای طراحی مبدل‌های سوئیچینگ کم‌مصرف و پایدار محسوب می‌شود.

ویژگی‌های UC3842B:

• نوسان‌ساز دقیق: با فرکانس تضمین‌شده 250kHz

• عملکرد جریان‌مد: پایداری بالا و پاسخ سریع در بارهای متغیر

• PWM قفل‌شونده: محدودسازی جریان در هر سیکل (Cycle-by-Cycle Current Limiting)
• UVLO دقیق: با آستانه 16V (روشن) و 10V (خاموش) مناسب برای کاربردهای آفلاین

• درایور خروجی Totem Pole: مناسب برای راه‌اندازی مستقیم MOSFET

• مصرف پایین: کاهش اتلاف توان در راه‌اندازی و حالت عادی

• سازگاری محیطی: بدون سرب (Pb-Free) و بدون هالید

تفاوت با مدل UC3843B:

• UC3842B: UVLO = 16V (روشن) / 10V (خاموش) → مناسب ورودی‌های ولتاژ بالا
• UC3843B: UVLO = 8.4V (روشن) / 7.6V (خاموش) → مناسب کاربردهای ولتاژ پایین

• همچنین UC3842B اجازه چرخه کاری (Duty Cycle) نزدیک به 100٪ را می‌دهد، در حالی که مدل‌های دیگر مانند UC3844B به 50٪ محدود می‌شوند.
