توضیحات

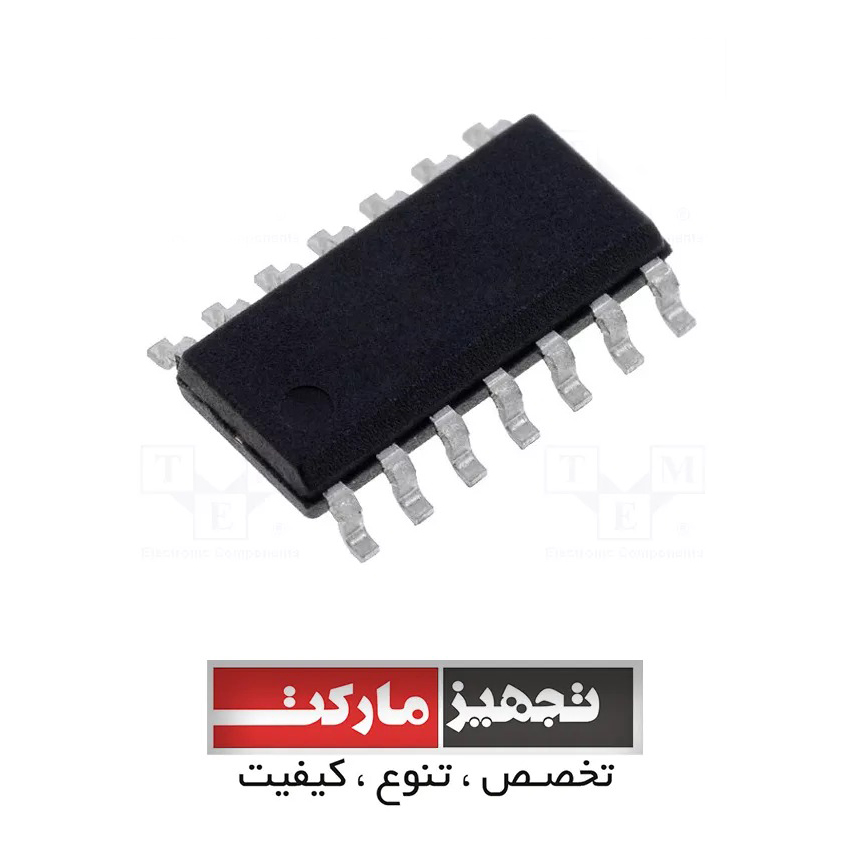

TL074IDR

TL074IDR یک آی‌سی آپ‌امپ چهار‌تایی با ورودی JFET است که توسط شرکت Texas Instruments طراحی و تولید شده. این تقویت‌کننده عملیاتی با توان مصرفی پایین، نویز کم و سرعت بالا (slew rate)، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردهای صوتی، پردازش سیگنال و تقویت‌کننده‌های عمومی محسوب می‌شود. بسته‌بندی آن از نوع SOIC-14 (سطح نصب – SMD) است و با شناسه‌ی “IDR” عرضه می‌شود.

ویژگی‌های TL074IDR:

• نوع تقویت‌کننده: چهار‌تایی با ورودی JFET

• بسته‌بندی: SOIC-14 (Small Outline IC، مناسب برای SMD)

• ولتاژ تغذیه: ±3.5V تا ±18V (ولتاژ معمول ±15V)

• نویز پایین و مصرف کم: مناسب برای طراحی‌های حساس

• Slew Rate: 20V/µs → پردازش سریع سیگنال

• ولتاژ افست ورودی: 1 میلی‌ولت (typical)

• جریان بایاس ورودی: فقط 200pA

• پهنای باند بهره واحد: 3 مگاهرتز

• توان مصرفی کل: حدود 680 میلی‌وات

• بازه دمای کاری: -40 تا +85 درجه سانتی‌گراد (نسخه صنعتی)

مزایا و کاربردهای TL074IDR:

 نویز بسیار پایین → مناسب برای تجهیزات صوتی و آمپلی‌فایرهای حرفه‌ای

 جریان افست و بایاس کم → مناسب برای مدارهای با امپدانس ورودی بالا

 Slew Rate بالا → مناسب برای سیگنال‌های پرسرعت

 ولتاژ ورودی گسترده (Common-Mode) → انعطاف‌پذیری در طراحی

صرفه‌جویی در فضا با پکیج SOIC-14

کاربردهای رایج TL074IDR :

• تجهیزات صوتی و میکسرهای صدا

• سیستم‌های پردازش سیگنال آنالوگ

• ابزار دقیق (Instrumentation)

• تقویت‌کننده‌های عمومی در طراحی‌های صنعتی و تجاری

• جایگزین SMD برای TL074CN (بسته DIP)

نکات تکمیلی TL074IDR :

• TL074IDR گزینه‌ای SMD از سری محبوب TL074 است که در خطوط تولید صنعتی با مونتاژ ماشینی استفاده می‌شود.

• این قطعه در بسته‌های Tape & Reel، Cut Tape و Digi-Reel موجود است.

• برای مقایسه یا جایگزینی با نسخه DIP، از TL074CN استفاده می‌شود.
