SN74LV4066ADR

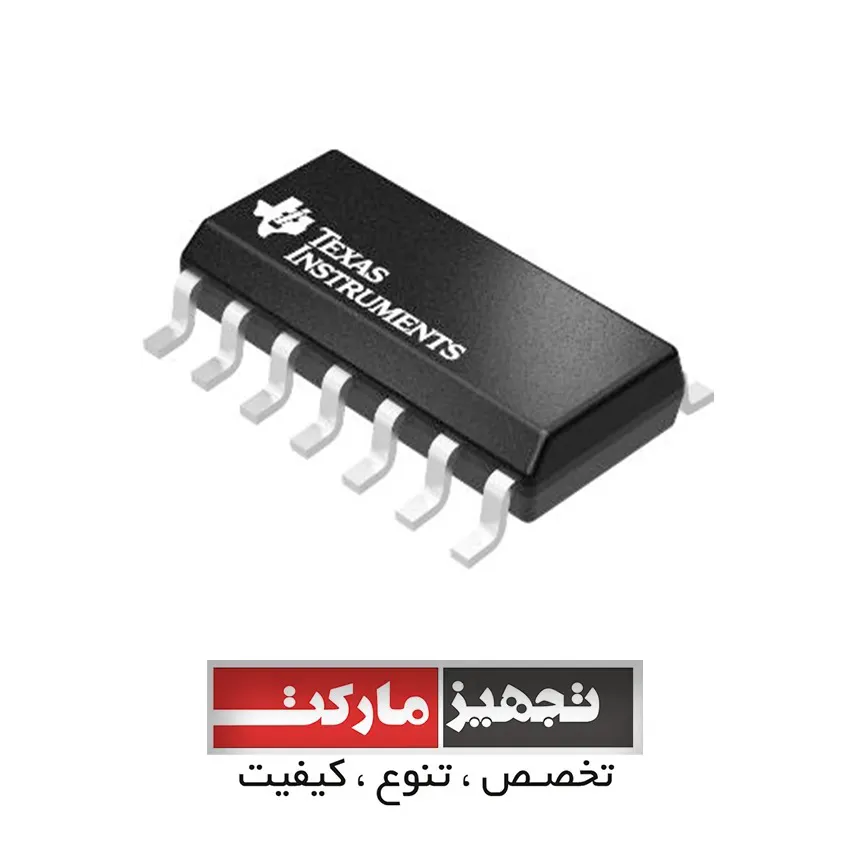

SN74LV4066ADR یک سوئیچ آنالوگ دوطرفه چهارگانه ساخت شرکت Texas Instruments است. این سوئیچ دارای چهار سوئیچ SPST (تک قطب تک حالته) مستقل است که هر کدام توسط یک ورودی منطقی کنترل می‌شوند. این دستگاه با محدوده ولتاژ تغذیه 2 ولت تا 5.5 ولت کار می‌کند و در بسته‌بندی 14-SOIC موجود است.

ویژگی SN74LV4066ADR

در اینجا جزئیات بیشتری از آن آمده است:

عملکرد: SN74LV4066ADR برای سوئیچ کردن سیگنال‌های آنالوگ یا دیجیتال طراحی شده است. هر سوئیچ را می‌توان به طور مستقل از طریق ورودی منطقی اختصاصی خود کنترل کرد.

پیکربندی: از چهار سوئیچ SPST (تک قطب تک حالته) تشکیل شده است.

ولتاژ تغذیه: این دستگاه می‌تواند با یک ولتاژ تغذیه از 2 ولت تا 5.5 ولت کار کند.

بسته‌بندی: SN74LV4066ADR معمولاً در بسته‌بندی 14-SOIC (مدار مجتمع با طرح کوچک) موجود است.

دمای عملکرد: این دستگاه می‌تواند در محدوده دمایی -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار کند.

سایر مشخصات: تداخل: -45dB در 1MHz طبق DigiKey. پهنای باند: 50MHz طبق Findchips. مقاومت در حالت روشن معمولی: 21 اهم طبق TI.com.

ظرفیت در حالت روشن معمولی: 5.5 pF طبق TI.com. حداکثر جریان خروجی سطح پایین: 25mA طبق Arrow Electronics.

حداکثر جریان تغذیه: 0.02mA در 5.5V (در دمای -40°C تا 85°C) طبق Arrow Electronics. تولیدکننده: Texas Instruments.
